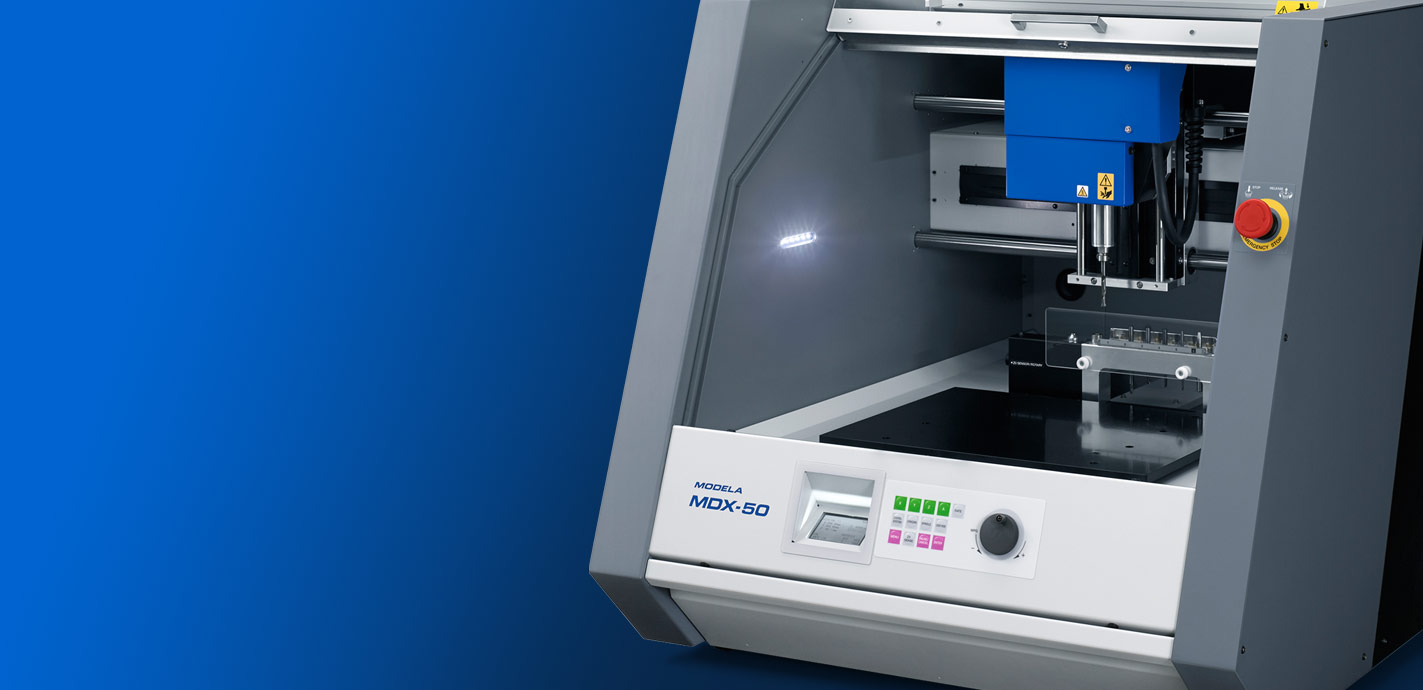

Roland MDX-50

MODELA MDX-50 Fresadora CNC de bancada

A fresadora CNC de bancada MDX-50 combina fresagem precisa e  automatizada além de incomparável facilidade de uso. Solução ideal para pequenas tiragens e protótipos, reduz o tempo de operação e simplifica a produção para que os usuários de todas as habilidades possam usinar peças funcionais com uma incrível qualidade e ampla gama de materiais.

Buscar revenda

Outras características distintivas

  • Sistema de acionamento avançado suporta estabilidade dimensional
  • Grande área de fresagem, além de maior rigidez de máquina e mecânica de acionamento
  • Eixo rotativo opcional com cabeçote de auto-centragem e braçadeiras da peça de trabalho
  • Ferramentas de carregamento simples e calibração automática da máquina
  • Não requer configuração elétrica especial e não precisa de compressor de ar adicional
  • Notificações de LED de status com códigos de cores múltiplas e notificações por email informam os usuários sobre o status da máquina
  • Gaveta interna para coleta de detritos com porta de segurança guiada por trilho para produção segura e limpa
  • Ideal para uso em estúdios e ambientes educacionais

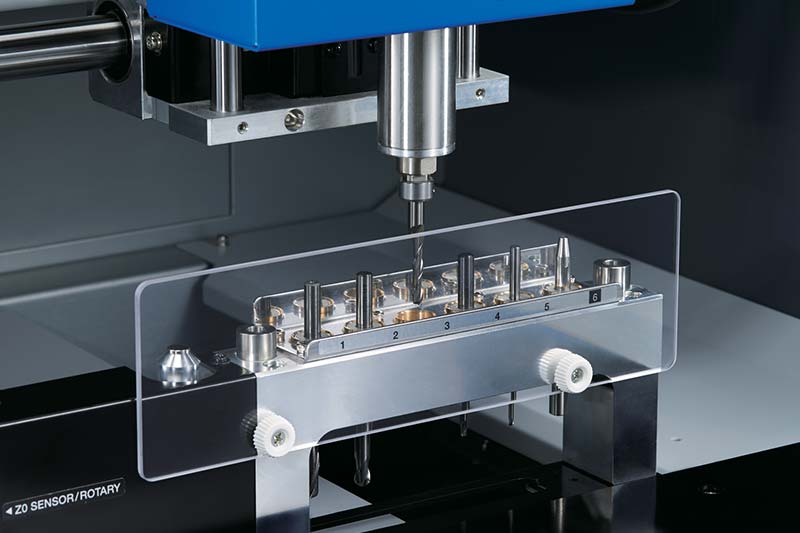

Trocador de Ferramentas Automático

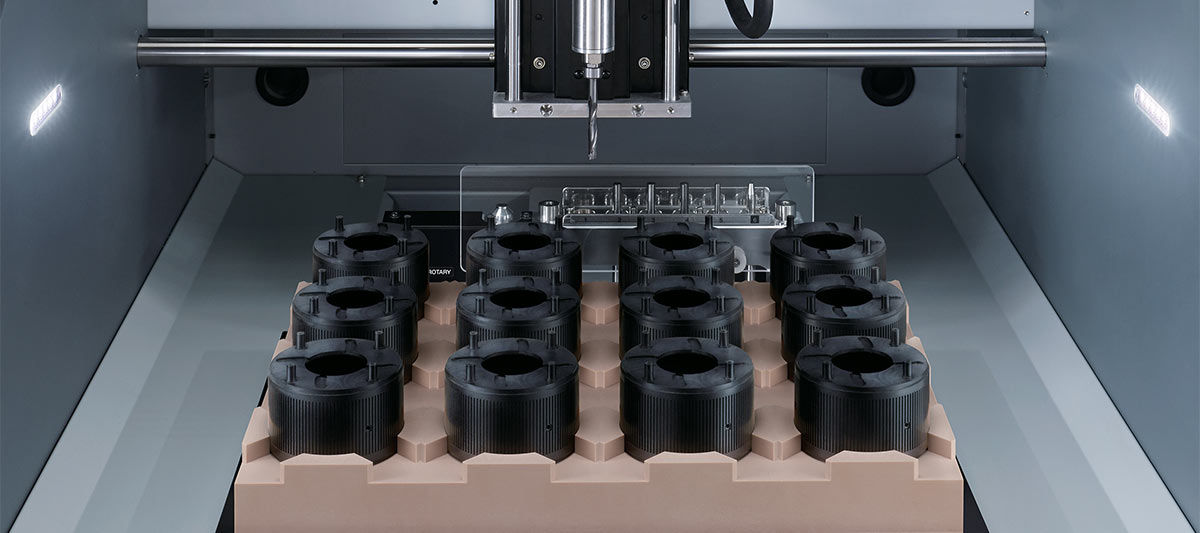

Fresagem de precisão em ampla gama de materiais

Os seguintes itens são apenas alguns dos substratos que podem ser usados na fresadora CNC de bancada MDX-50:

ABS
POM
Nylon
Foam
Modelagem de cera
PVC
Contraplacado
Madeira
Acetal

Ganhe tempo

As características automatizadas da MDX-50 permitem aos usuários trabalhar com velocidade e confiança. Combine o trocador automático de ferramentas de 5 estações e a unidade de eixo rotativo opcional para a operação mais precisa:

  • A função de detecção automática corrige o comprimento da ferramenta para garantir a precisão de usinagem a cada trabalho
  • Eixo rotativo opcional para produção sem esforço de superfícies complexas:
    • Inclui grampos autocentrantes  para cabeçotes e peças traseiras
    • Índices para ângulos personalizados de duas faces e quatro  lados

Incluído software para especialistas e iniciantes

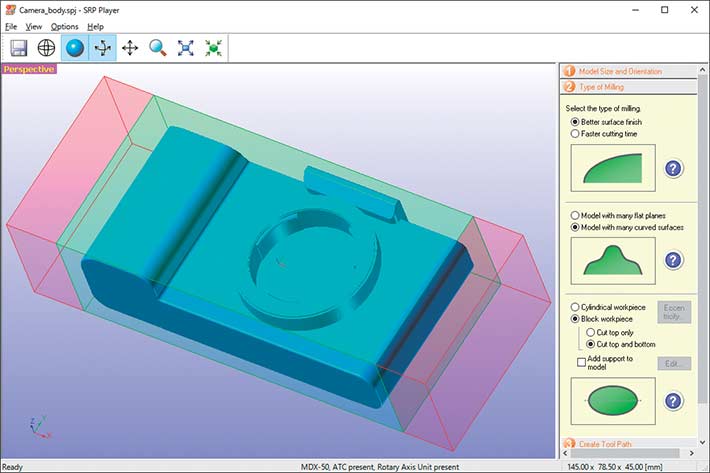

SRP Player CAM

A popular software em indústria e educação foi atualizado para corresponder às funções avançadas da MDX-50. As configurações de fresagem podem ser feitas em cinco simples etapas, tornando a operação fácil, mesmo para pessoas novas no mercado de usinagem.

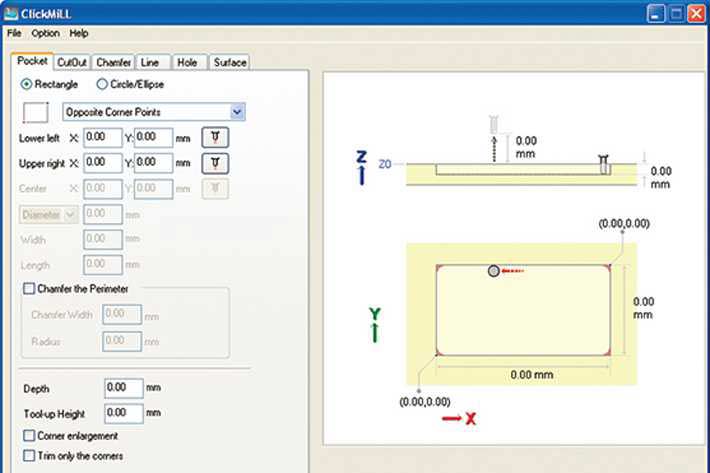

ClickMill

O software ClickMill fornece controle direto da MDX-50 para superfícies, abertura de furos, corte de bolsos e outros processos de acabamento, tudo isso sem ter que acessar o programa CAD ou CAM.

Suporte G Code

A MDX-50 suporta a linguagem de programação NC de G code, tornando-o adequado para aplicações profissionais e educacionais.

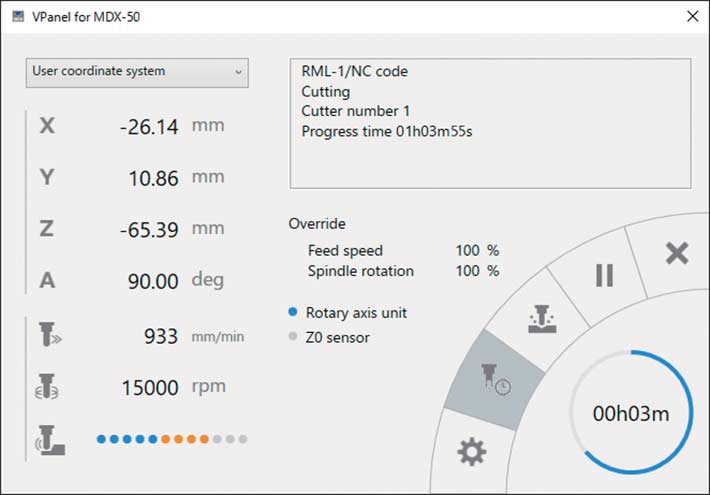

Painel de Controle Virtual (VPanel)

VPanel serve como um painel de controle virtual baseado no computador com todas as funcionalidades do painel de controle físico a bordo, incluindo alertas de gerenciamento de vida da ferramenta e avisos por e-mail.

Informações Adicionais

Support.SupportPage.ExpandAll | Support.SupportPage.CollapseAll
MODELO   MDX-50
Material de corte Resinas como madeira química e cera de modelar (não suporta metal)
Faixa de operação 400 (X) x 305 (Y) x 135 (Z) mm (15,8 (X)
Tamanho aceitável da peça 400 (X) * 305 (Y) * 100 (Z) mm
Sistema de drive dos eixos XYZ

Motor de passo
Em funcionamento Eixo XY: 7 a 3600 mm/min
Eixo Z: 7 a 3000 mm/min
Resolução do Software 0,001 mm/passo (0,039 mil/passo: RML-1),
0,001 mm/passo (0,039 mil/passo: código NC)
Resolução mecânica 0,01 mm/passo (0,39 mil/passo: meio passo)

Motor do eixo



 Motor de DC sem escovas
Rotação do eixo 4.500 a 15.000 rpm
Número de ferramentas instaladas 6 (no entanto, uma das ferramentas também é utilizada como pino de detecção.)
Ferramenta acoplável Diâmetro da haste: 6 mm, diâmetro da extremidade: 6 mm ou menos, comprimento: 30 a 90 mm
* Ferramentas com diâmetros de haste de 3 mm ou 4 mm podem ser utilizadas ao instalá-las no porta-ferramenta incluído.
Interface USB
Ajuste do comando do controle Código RML-1, NC
Requisitos de energia CA 100 a 240 V ±10 %,
50/60 Hz (categoria de sobretensão: II, IEC 60664-1), 1,2 A
Consumo de energia Aprox. 95 W
Faixa de temperatura Durante a operação 60 dB (A) ou menos (quando não estiver cortando)
Durante standby 45 dB (A) ou menos
Dimensões externas 760 (L) x 900 (P) x 732 (A) mm (29,92 (L)
Peso 122 kg
Ambiente de instalação Uso interno em altitudes Até 2000 m
Temperatura 5 a 40 ºC
Umidade 35 a 80 % (sem condensação)
Grau de poluição ambiental 2 (conforme especificado pela IEC 60664-1)
Sobretensão temporária de curto prazo 1440 V
Sobretensão temporária de longo prazo 490 V
Itens incluídos  Cabo de energia, cabo USB, manual, CD do Pacote de Software da Roland DG, pino de detecção, chave de fenda hexagonal, chave hexagonal, chave, porta-ferramenta, posicionador de ferramenta, sensor Z0 etc.
*1 Este software é um aplicativo de 32 bits e, portanto, roda em WOW64 (Windows-On-Windows 64)
*2 O Internet Explorer 8.0 ou superior é exigido.
*3 As operações não foram verificadas em ambientes virtuais do Windows como Hyper-V e Virtual PC.
Opções Modelo Descrição
Unidade de Spindle ZS-50-6 Inclinação do diâmetro 6mm pinça e spindle de correia
ZS-50-1/4 Inclinação do diâmetro  6.35mm pinça e spindle de correia
Pinça ZC-50-6 Diâmetro 6mm
ZC-50-1/4 Diâmetro 6.35mm
Suportes de ferramentas ZH-6 Haste de ferramenta para diâmetro 6mm, para ZS-50-6 e ZC-50-6
ZH-4 Haste de ferramenta para diâmetro 4mm, para ZS-50-6 e ZC-50-6
ZH-3 Haste de ferramenta para diâmetro 3mm, para ZS-50-6 e ZC-50-6
ZH-1/4 Haste de ferramenta para diâmetro 6.35mm, para ZS-50-1/4 e ZC-50-1/4
ZH-1/8 Haste de ferramenta para diâmetro para ZS-50-1/4 e ZC-50-1/4
